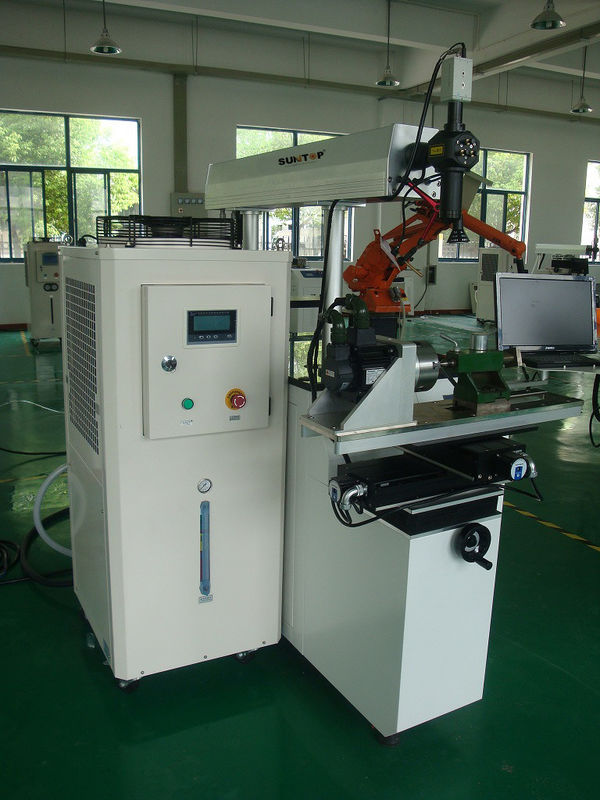

管のための回転機能の 300W レーザーのスポット溶接機械は企業を配管します

管のための回転機能の 300W レーザーのスポット溶接機械は企業を配管します





1 の機械の紹介:



ST-T300-R シリーズは円形プロダクト レーザ溶接のためのスペシャルを、のような設計します: 管、管、ホース、またはある関係の金属装置、ソフトウェアによって制御した 4 軸線の機械、それは高精度の自動レーザ溶接を、および効率、速い溶接の速度および溶接の強さ達成できます。





2 の機械の主な利点:



次の通り従来の溶接の技術と比較します、利点のレーザ溶接:



2.1 最高速度、高い深さおよびほとんど変形無し。



2.2 溶接および溶接装置のための部屋か特別条項。 例えば、磁界による簡単なレーザー。 ビームは相殺されません; 環境の真空、空気およびガスのレーザーははんだ付けすることを適用でき溶接にガラスかビームを透明な材料渡しました。



2.3 チタニウム、水晶等のような困難な溶解材料を、溶接できます。 良質の異性材料を溶接できます。



2.4 レーザーの焦点の後の高い発電密度。高い発電の工作物の溶接、深さの比率が 5:1 場合もあるとき、である 10 まである場合もあります tiptop: 1。



2.5 minisize 溶接をのために使用することができます。 レーザ光線は小さい部分自動化される大量生産でライトに集中し、正確な位置を使用することができます作ります。 溶接のグループ



2.6 溶接された得難い区域、非常に長距離の溶接は柔軟性とであるためには、連絡します。





3 の機械の主要な技術標準:



3.1 レーザーの電源



制御回路によってか回路、保護回路誘発された、主要な回路のレーザー力はか回路流れとおよび交通防御装置、流れ、幅および頻度移ります。 力はまたのための出力波形を、セットアップする必要性に波動関数を基づいていることができます異なったろう付け材料作りました。 現在の業務のパネルの力および幅および頻度、その機能の仕事。 次の通りその特定の表示器:



入力パワーの供給:  三相 /50Hz/40A 380v±5%

電源の評価:    15KW

現在の 0-500A を働かせる脈拍

電源の不安定の限界:     ≤±5%



3.2 レーザー ソース



レーザー ソースは長い寿命のイギリス（高性能、よい熱-からの金めっきキャビティを採用します安定性は、腐食物、光電気の高い転換に抵抗します。 よいビーム モードは働き続けるために、）、二重 Xe ランプおよび単一レーザー キャビティ達成できます。



3.3 冷却装置



レーザー ソースは純粋な水と蒸溜します水をのあるべきです。

警察および保護機能のための水温の冷却装置。



涼しい方法で循環:



温度調整の規模:         20-25°C



一定温度:              ±10c



冷水の流れ:           20-35L/min



失敗の保護:             保護するために流れる鎖およびより暖かい保護のレーザー力



冷却力:                   3P



水保護の使用のため:    >3 月



3.4 レーザーの位置方式

標準および仕事の光学系のために指示として半導体のレーザー光線を位置を示すために使用します。



3.5 光学および焦点システム

焦点 F=100mm （任意 f=80/120/150mm）を溶接する単一レーザーの出力を採用して下さい。

白斑のサイズ: 0.2-1.5mm は、illume システムおよび同じ軸線のガスの防御装置に一致させます。



3.6 CCD のモニター システム

同じ軸線のモニター システムを、（マッチ 9.2"白黒 LCD）、20 倍の同様に大きい倍数採用して下さい





4 の機械の塗布の産業:



関係装置、溶接、家具および真空のコップ、ボール、ドアで、金属フレームの溶接、キーボードの溶接、ケイ素の鋼鉄溶接およびステンレス鋼で広く利用された溶接する管および管の企業-扱えば点火プラグは、暖房の管、等ろ過しましたり、グリースを塗ります。





5 の機械の塗布材料:



明白な炭素鋼、合金鋼鉄: の溶接およびステンレス鋼、低炭素鋼鉄の鋼鉄 -310、316 ステンレス鋼、合金鋼鉄および 347 間の鋼鉄は溶接およびステンレス鋼、ニッケル、チタニウム、ニッケル、錫、銅、アルミニウム、ニオブ、金、金属の銀の異なったレベル ニッケルを被せるかまたは溶接のための同じ金属を合金にします。 銅およびニッケル、チタニウム、銅およびニッケル、チタニウム、チタニウム、モリブデン、黄銅、銅および低炭素鋼鉄、銅、溶接のための金属。



6 の mahcine 主要な技術的な変数:



モデル	ST-T300-R
波長	1064nm
ポンプ源	二重 Xe ランプ
Max.power	300W
最高。 単一のパルス エネルギー	60J
脈拍幅	0.1~20.0ms
Sequency の頻度	0~200Hz
溶接の点サイズ	0.2~1.5mm
溶接の深さ	0.1~3.0mm
順序の溶接	15mm/s
システムを観察して下さい	CCD のモニター
位置	赤灯の徴候
冷却装置	水冷
冷却力	3P
機械サイズ	1800mm*1000mm*2000mm
電力要求事項	、380V±10% 三相、17KW 50Hz、40A





次の通り 7 の実質のレーザ溶接のサンプル:
